Geometría de la punta y las aletas
Facilite el plano acotado y los datos 3D disponibles de la punta y las aletas. Indique la revisión de plano aplicable y qué geometría queda definida por el modelo 3D.
COMPONENTES PARA CIMENTACIONES CON PILOTES
Componentes de puntas para pilotes helicoidales de acero fundido
Wontide tiene experiencia suministrando componentes de puntas de pilotes de acero fundido con aletas helicoidales para el mercado japonés. Revisamos el plano del componente, el estado del material, los detalles de conexión y la inspección requerida antes de acordar el alcance de fabricación. Este servicio de fabricación sigue los planos del cliente y los requisitos técnicos acordados para el proyecto.
EJEMPLO DE FABRICACIÓN
Suministro histórico de puntas de pilotes de acero fundido a Japón, 2013–2017
Laizhou Wontide suministró componentes de puntas de pilotes de acero fundido en lotes de exportación a Japón para obras de cimentación entre 2013 y 2017. Este programa histórico abarcó ocho especificaciones principales, con entregas acumuladas de aproximadamente 1500 toneladas.
Las piezas se entregaron según la especificación de entrega del cliente. El nombre del cliente es confidencial.
| Detalle | Este componente |
|---|---|
| Periodo y destino de suministro | 2013–2017; lotes de exportación a Japón |
| Entregas acumuladas | Aproximadamente 1500 toneladas durante el periodo indicado |
| Gama del programa | 8 especificaciones principales; aproximadamente 6–16 kg por pieza |
| Tipo de fabricación | Componentes de acero fundido |
| Material | ZG230-450 |
| Tratamiento térmico | Normalizado |
| Preparación y protección superficial | Granallado seguido de pintura antioxidante |
| Embalaje | Cajas con bastidor de acero revestidas de chapa de acero |
Inspecciones realizadas
- Inspección dimensional
- Inspección visual
- Informes de composición química
Estas inspecciones y los informes de composición química describen el suministro histórico. Los métodos de inspección, criterios de aceptación y documentos de una pieza nueva se acuerdan según su propia especificación.
Las fechas, la cantidad acumulada, el número de especificaciones, los pesos aproximados de las piezas, el material y los detalles de entrega corresponden a este programa de 2013–2017. Cada pedido nuevo sigue su propio plano aprobado y los requisitos acordados de fabricación, inspección y entrega.
¿Desea consultar por una punta de pilote según plano?
Envíe su plano y especificación actuales para que podamos revisar el componente y el alcance de entrega requeridos.
- Identifique el número y la revisión del plano, la geometría de la punta y los detalles de conexión.
- Indique el material, el tratamiento térmico, la protección superficial y los documentos de inspección requeridos.
- Separe las cantidades de muestras y lotes y especifique los requisitos de marcado, embalaje y entrega.

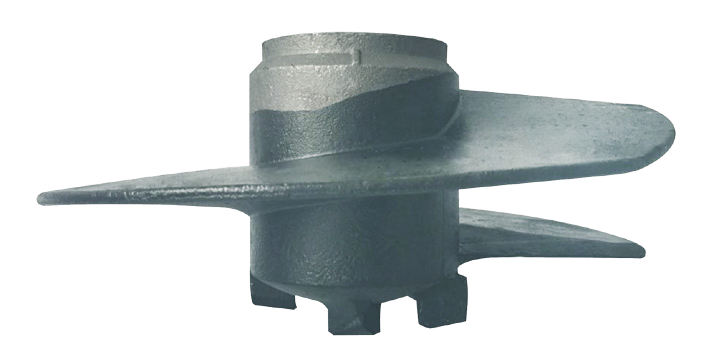

La fotografía identifica un tipo de componente; no define la especificación de un pedido nuevo.
ESPECIFICACIONES DEL MATERIAL
Equivalencias internacionales aproximadas como referencia de compra
Las correspondencias aproximadas entre grados ayudan a comparar consultas internacionales; el material real de este ejemplo sigue siendo ZG230-450.
| Grado chino del ejemplo | Referencia equivalente ASTM | Referencia equivalente DIN antigua | Referencia equivalente EN |
|---|---|---|---|
| ZG230-450 | ASTM A27/A27M Grade 65-35 | DIN 1681 GS-45 (norma antigua) | EN 10293 GE240 |
El grado del material, el estado de suministro y los requisitos de aceptación se ajustan al plano aprobado y a la norma de material especificada.
DIN 1681 está retirada; las consultas europeas actuales se refieren a EN 10293.
Referencias de normas: GB/T 11352-2009: piezas de acero al carbono fundido para ingeniería general · ASTM A27/A27M: grados de acero al carbono fundido · DIN 1681: antigua norma retirada de acero fundido · DIN EN 10293: norma actual de acero fundido para ingeniería general · EN 10293:2015: vista previa de la norma original
REVISIÓN TÉCNICA
Aspectos importantes de este componente
Interfaz de conexión
Incluya una sección o vista de detalle de la conexión con el siguiente componente y las especificaciones de unión o montaje referenciadas por separado. Identifique qué elementos de la interfaz se requieren en bruto o mecanizados.
Material e inspección
Incluya la especificación completa del material, el estado requerido, los ensayos y los criterios de aceptación.
Identificación y registros de entrega
Indique si se requiere identificación en cada pieza, cada embalaje o en ambos, la información que debe mostrarse y las referencias de colada o lote necesarias en los registros de entrega.
DE LA FUNDICIÓN A LA ENTREGA
Acuerde el proceso de fabricación.
Integramos la fundición, el tratamiento térmico y el mecanizado internos en nuestra planta de Laizhou. Defina el estado de suministro, las características controladas y los documentos de aceptación antes de producir.
Conocer nuestras capacidades de fabricación e inspección (inglés)- Revisión del plano y el materialRevisión, norma del material, cantidades y estado de suministro.
- Fundición y tratamiento térmicoRequisitos de utillaje y tratamiento acordados para el componente.
- Mecanizado e inspecciónLas características, los controles y la documentación siguen la especificación aprobada.
PREGUNTAS DE COMPRADORES
Antes de enviar su plano
¿Incluye este servicio el diseño del sistema de cimentación?
Nuestro alcance es fabricar el componente según los planos del cliente y los requisitos acordados. Facilite el diseño y los criterios específicos del proyecto que afecten a la pieza.
¿Qué se necesita para evaluar una geometría nueva de punta de pilote?
Envíe un plano acotado, los archivos 3D disponibles, la especificación del material, los detalles de conexión y los requisitos de inspección, junto con las cantidades de muestras y producción. Esta información define la base para revisar la fabricación.
¿Puedo identificar la punta de pilote que necesito solo por la fotografía?
La fotografía muestra un componente representativo de punta de pilote. Identifique la pieza requerida mediante el número y la revisión del plano, con los requisitos de material, conexión y aceptación. La imagen no define la especificación de un pedido nuevo.
COMPONENTES RELACIONADOS
Conozca otra familia de productos
Las puntas de pilotes forman parte de los trabajos de acero fundido según plano de Wontide. Nuestra gama también incluye componentes de suspensión, brazos de elevación y oscilantes y cuerpos y bonetes de válvula.
